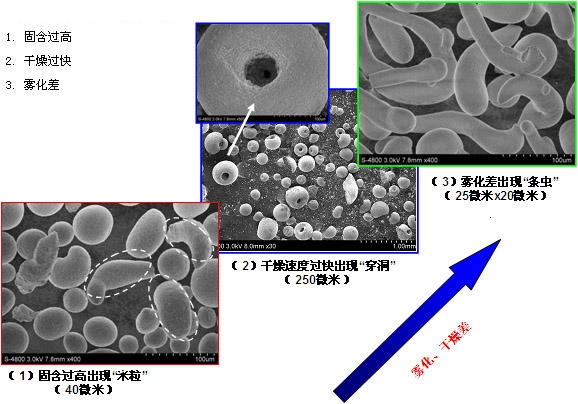

1.不成熟的喷雾干燥技术常出现的问题

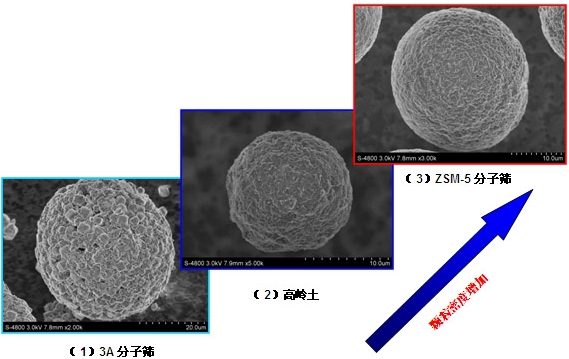

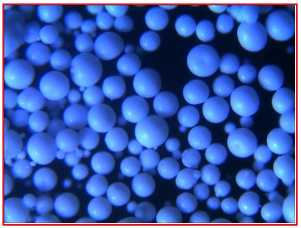

2.众智喷雾干燥微球
微球大小：25-30微米
三种颗粒密度依次递增。

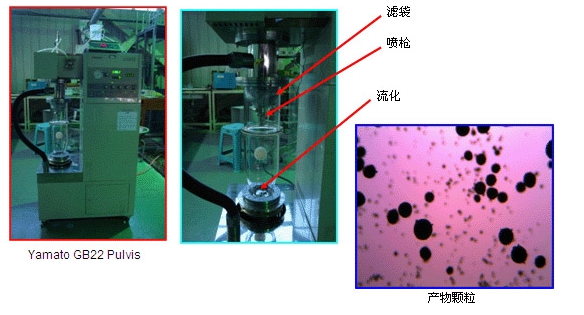

3.众智喷雾干燥涂层仪
性能指标
加工能力：5-20克每分钟
干燥温度:80-25OOC
喷嘴：0.5-2.5毫米

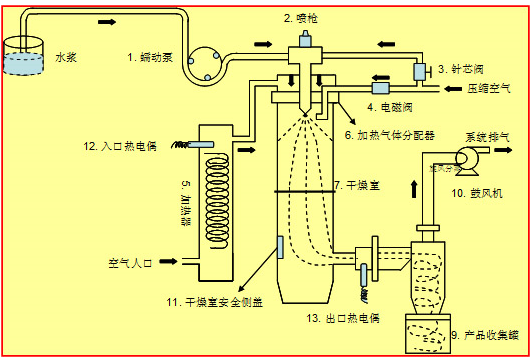

1)Yamato Pulvis GB22小型喷雾干燥仪流程示意图：
●浆料经蠕动泵进入喷枪，由压缩气体雾化下喷
●浆料雾滴与下走到与下走的热空气接接触、挥发干燥
●干燥后的小球在旋风收集

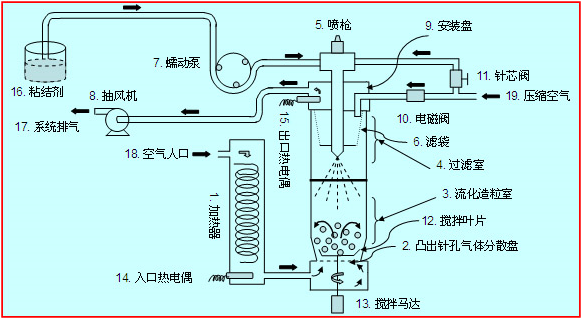

2)Yamato Pulvis GB22小型喷雾涂层仪流程示意图：
●浆料经蠕动泵进入喷枪，由压缩气体雾化下喷与流化颗粒接触
●下冲的浆料雾滴与上走的颗粒表面相遇包囊到颗粒表面
●上升的热空气将涂层加热、挥发干燥避免颗粒之间粘接
●这样的过程反复进行，涂层加厚

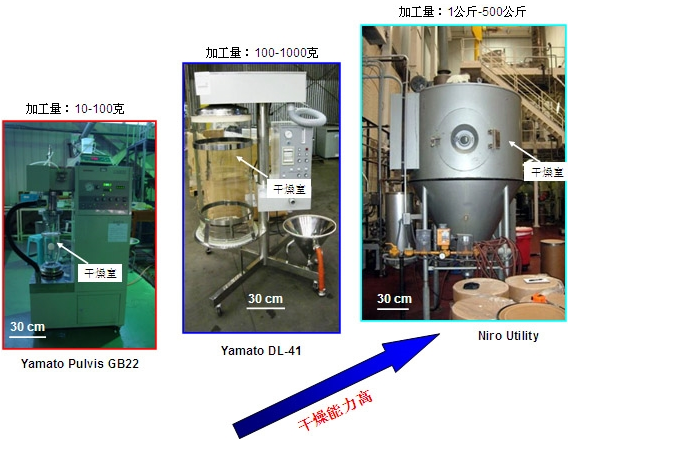

3)以下设备可以进行概念确立、条件摸索、批量试生产
干燥能力依次增强。
4.中试测试结果

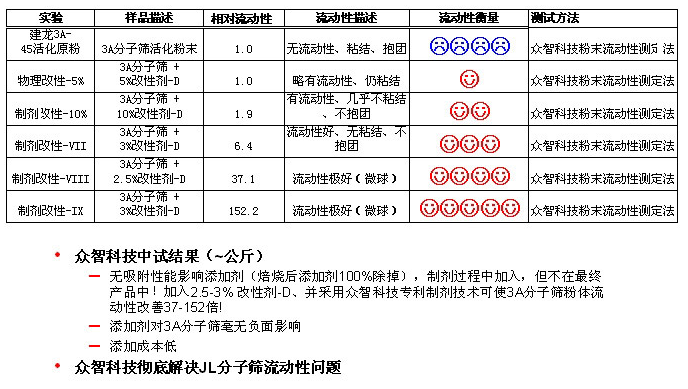

粉末流动性改性实例

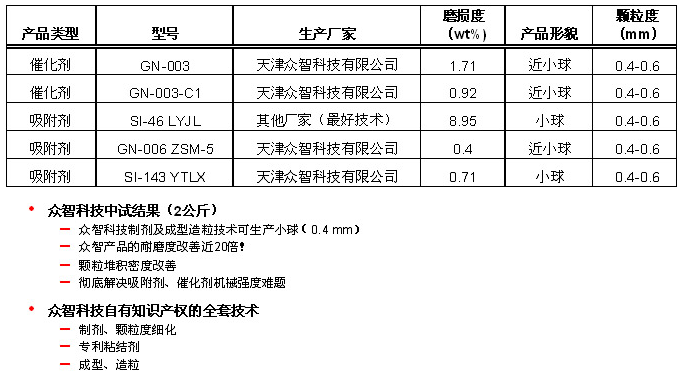

催化剂、吸附剂强度改性实例：
催化剂：SD-182-C1
平均颗粒度：70 微米
堆积密度：0.7-0.95 克/毫克
分子筛：SAPO-34、β、ZSM-5、丝光沸石、USY、MCM-41、MCM-22等
分子筛含量：30-75%
抗磨耗性能：优越（<1%）
催化剂：SD-188-C1
平均颗粒度：114 微米
堆积密度：0.7-0.95 克/毫克
分子筛：SAPO-34、β、ZSM-5、USY、丝光沸石、MCM-41、MCM-49、MCM-22等催化剂
分子筛含量：30-75%
抗磨耗性能：优越（<1%）
催化剂：SD-189-C1
平均颗粒度：114 微米
堆积密度：0.65-0.95 克/毫克
分子筛：β、ZSM-5、丝光沸石、SAPO-34、Y、USY等
分子筛含量：30-75%
抗磨耗性能：优越（<1%）
由此可见经过改性过的催化剂、吸附剂的流动性和强度得到了显著提高。
